Высокоточная ОПС

Высокоточная ОПС

Осевая система

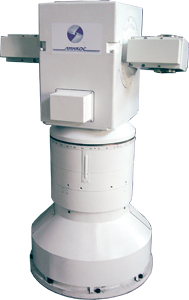

Высокоточное опорно-поворотное устройство альт-азимутального типа предназначено  для  наведения установленного на нем оптического, оптико-электронного, радиоэлектронного оборудования в направлении исследуемых объектов. Имеет электрическое вращающееся контакное устройство для передачи до 30 электрических сигналов и волоконно-оптическое для передачи до 5 широкополосных потоков цифровых данных.

Технические характеристики

  • Количество установочных площадок: 4.
  • Диапазон углов вращения:
    • по азимуту: без ограничений;
    • по углу места: -10°...+185°.
  • Максимальная угловая скорость (при суммарном весе установленного оборудования до 200 кг):
    • по азимуту: 100°/с;
    • по углу места: 30°/с.
  • Максимальное угловое ускорение:
  • по азимуту: 120°/с²;
  • по углу места: 30°/с².
  • Тип азимутального и угломестного двигателей - безредукторные, прямоприводные.
  • Тип азимутального и угломестного датчиков угол-код - фотоэлектрические.
  • Точность установки в заданное угловое положение: 1".
  • Передача информации с установленного оборудования и управление по четырехканальной волоконно-оптической линии либо стандартному интерфейсу.
  • Диапазон рабочих температур: -30°С...+50°С.
  • Масса: 750 кг.
