Волоконно-оптический интерфейс

Изделие (волоконно-оптический интерфейс 1.025 GBd/s) предназначено для передачи больших объемов информации по помехозащищенной линии на большие расстояния. Является идеальным средством для передачи несжатого потокового видеосигнала.

Характеристики передатчика

• Входной интерфейс: LVDS (Low Voltage Differential Signaling) (RS-644).
• Разрядность входного цифрового потока: 21 бит.
• Диапазон частот входного цифрового потока: 6.3 МГц …75 МГц.
• Частота последовательного потока: от 120 Мгц до 1025 Мгц.
• Тип передатчика:
  • одномодовый: на длину линии 10 км (1300 nm FP Laser);
  • многомодовый: на длину линии  350 м (850 nm VCSEL).
• Диапазон рабочих температур: от 0°С до +70°С (-40°С...+80 С по согласованию).

Характеристики приемника

• Выходной интерфейс LVDS (Low Voltage Differential Signaling) (RS-644).
• Разрядность выходного цифрового потока: 21 бит.
• Диапазон частот выходного цифрового потока: 6.3 МГц...75 МГц.
• Тип приемника:
  • одномодовый: на длину линии 10 км (1300 nm FP Laser);
  • многомодовый: на длину линии 350 м (850 nm VCSEL).
• Индикатор разрыва линии.
• Возможность вывода изображения на экран компьютера.
• На плате имеются средства обработки видео (память на кадр, видеопроцессор).
• Диапазон рабочих температур: от 0°С до +70°С (-40°С...+80 С по согласованию).

Заказ и комплектация волоконно-оптического кабеля для особых климатических условий и различных вариантов исполнения. Без волоконно-оптического передатчика и приемника возможна работа по коаксиальному кабелю RG-59.

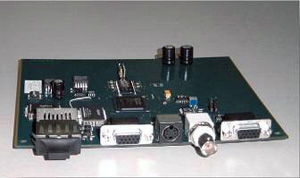

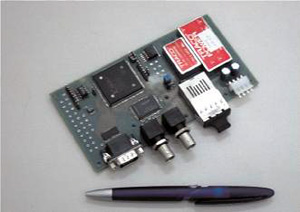

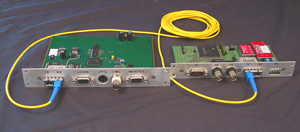

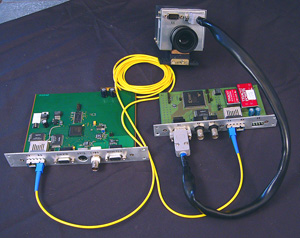

Фотографии
